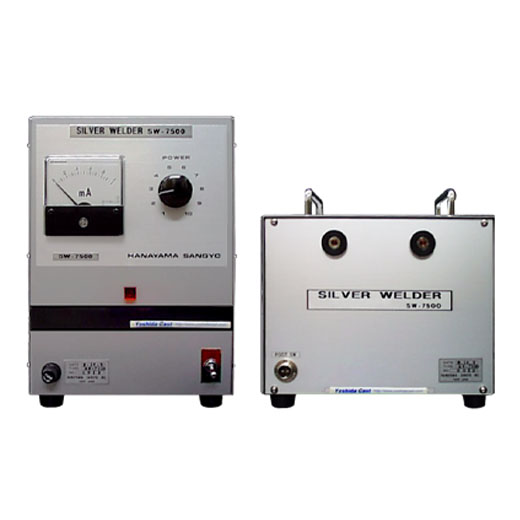

特徴
・仮着をメインとする接合作業に向けた複合機。
・宝飾鋳造でのシルバー原型のアッセンブリーにも対応するハイパワー仮着機能付き。
・シルバーパーツのロウ付けも可能。
※ワーク形状により専用の治具が別途必要な場合があります。
仕様
| 型式 | SW-7000 |
|---|---|
| 入力電源 | AC100V |
| 消費電力 | 500W（最大） |
| サイズ |
電源部／260W×170D×300H（mm） 機構部／230W×180D×200H（mm） |
| 重量 |
電源部／12.5kg 機構部／20kg |
| 付属品 |
両極ピンセット電極（中） 片極ピンセット銀タン仕様（中） 片極クリップ電極（太） フットペダルスイッチ |
仮着 対象金属と対応断面積
| Ｋ9～Ｋ18（金合金） | ｽﾃﾝﾚｽ･ｺﾊﾞﾙﾄｸﾛﾑ･ﾌﾟﾗﾁﾅ合金 | 銀合金 |
|---|---|---|
| 20.2㎠（4.5×4.5㎜） | 25.0㎠（5.0×5.0㎜） | 9.0㎠（3.0×3.0㎜） |
※表示寸法は接合する部材側の断面です。仮着本体の大きさは問いません。
※銅合金は仮着できません。
ロウ付け 対象金属と対応断面積
| Ｋ9～Ｋ18（金合金）・銅合金 | ｽﾃﾝﾚｽ･ｺﾊﾞﾙﾄｸﾛﾑ･ﾌﾟﾗﾁﾅ合金 | 銀合金 | |
|---|---|---|---|
| 標 準 | 0.8㎜Φ《0.9》/ 0.7×1.0㎜《0.8×1.0》 | 0.3㎜Φ《0.4》/ 0.3×0.5㎜《0.3×0.6》 | |
| 銀タン仕様 | 1.0㎜Φ《1.1》 0.8×1.5㎜《0.8×1.6》 |
1.0㎜Φ《1.1》 0.8×1.2㎜《0.8×1.3》 |
0.4㎜Φ 《0.5》 0.3×0.7㎜《0.3×0.8》 |
| カ ー ボ ン | × | × | × |
| 治具(付属品) | 6.0×2.0㎜ | 4.5×2.0㎜ | 4.0×2.0㎜ |
※板状のロウ付けには、ワーク形状により特注の電極治具が必要な場合があります。
※カーボン類の電極は、ご使用になれません。
ロウ付け電極 付属品とオプション設定
| 型 式 | 片極ピンセット電極 | 片極ピンセット電極 銀タン付き |
両極ピンセット電極 | 両極ピンセット電極 銀タン付き |
|---|---|---|---|---|
| SW-5000 | × | ●（中） | ●（中） | ▲（中）（太） |
| 片極カーボン電極 | 両極カーボン電極 | サイズ直し治具電極 | 片極クリップ電極 | |
| × | × | ▲ | ●（太） |
●付属品として機械の価格に含まれる電極
▲オプションとして使用可能な電極
×当該機種には使用できない電極
※（）内は専用の指定サイズです。
※板状や角状ワークのロウ付けには、専用の治具電極が必要です。治具はワークに合わせお見積り致します。

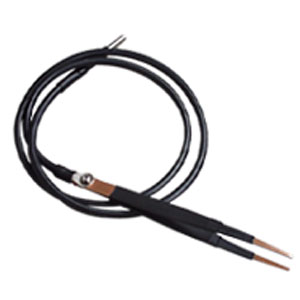

片極ピンセット電極
ロウ付け・仮着共用電極

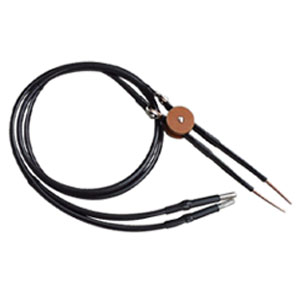

両極ピンセット電極
ロウ付け・仮着共用電極

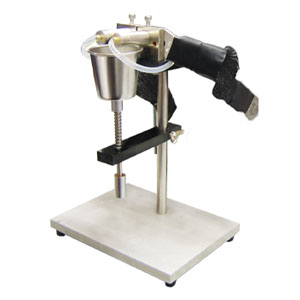

サイズ直し治具
ロウ付け用電極治具

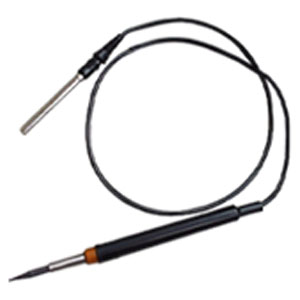

片極カーボン電極
ロウ付け用電極

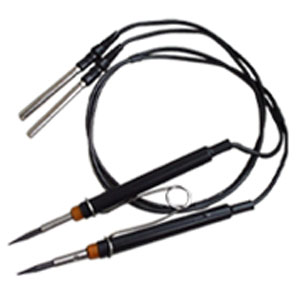

両極カーボン電極
ロウ付け用電極

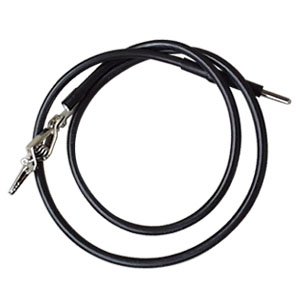

片極クリップ電極
仮着用電極
消耗品

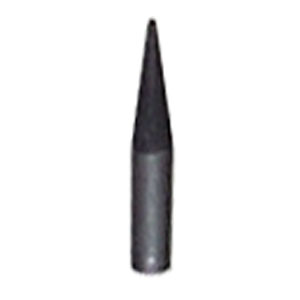

カーボン電極
先細形

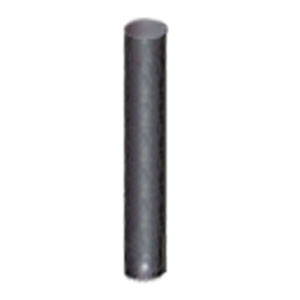

カーボン電極
円柱形

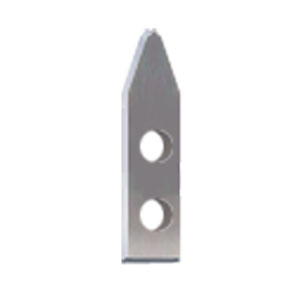

銀タン電極
(銀タングステン合金)
