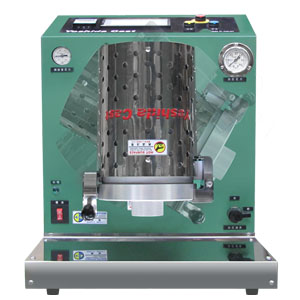

YHC-250VPは回転式の加圧鋳造機
チャンバー内のルツボに必要量の地金を入れて真空又は不活性ガス溶解を開始。
鋳造はルツボと鋳型の入ったチャンバー自体を回転させて加圧鋳造を行います。
シルバー/ゴールド切換え
銀合金と金合金の加圧スピードがワンタッチで切換え可能です。
安全機構／加圧防止
ロック完了前は、センサーにより加圧がかからない安全機構を搭載。安心してご使用になれます。
仕様

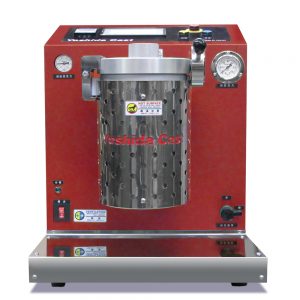

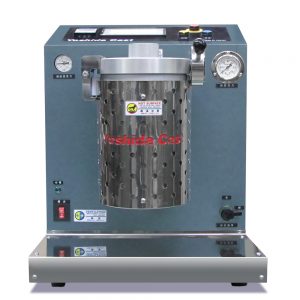

・ボディカラーの変更にも対応致します。
※色や塗装方法などによりご希望色に対応できない場合があります。
| 型式 | YHC-250VP |
|---|---|
| 入力電源 | 単相200V |
| 出力 | 0.75kW |
| 最大圧力 | 0.30MPa |
| 溶解方式 | 電熱線（ヒーター）抵抗加熱 |
| 溶解雰囲気 | 大気・真空・不活性ガス |
| 真空度 | エアー式真空インジェクター（45ℓ/分） |
| 最大溶解量 | カーボンルツボ 25 cc |
| 最小溶解量 | 2 cc |
| 鋳型サイズ | Φ76×120／Φ90×120（mm） |
| 測温方式 | 熱電対方式（Kタイプ） |
| 運転方式 | デジタルシーケンス 自動 |
| 鋳造方案 | 加圧 |
| 機械寸法 | 450W×420D×550H（mm） |
| 機械重量 | 40kg |
| 付属品 | カーボンルツボ 1個 |
| フェールセーフ |
■ハッチロックセンサー （ロック未完了時は加圧不可） |
※コンプレッサー及び、不活性ガス設備が別途必要です。
※冷却水配管工事が別途必要です。
詳しい設置条件はこちらからご覧いただけます。
※海外の設置の場合ダウントランスが必要です。
※設置環境によりノイズフィルターが必要な場合があります。
※仕様及び外観は、改善の為予告なく変更する場合があります。
※本機は非該当品のため、輸出許可は不要です。
付属品
専用カーボンルツボ
YHC-250VP専用のカーボンルツボ。
攪拌用カーボン棒
溶解中の金属の攪拌に使用する黒鉛製の棒です。
カーボン棒用ハンドル
攪拌用カーボン棒に取り付けて使用する柄です。
スリップストッパー
チャンバー内での鋳型のズレを防止するストッパーです。
鋳型スペーサー
Φ90×100の鋳型を使用する際、鋳型の高さを合わせるためのスペーサーです。
ロックハンドル
鋳造機の鋳型チャンバーをロックするハンドルです。
ルツボステイ
専用カーボンルツボを置くためのステイです。
エアーホース
加圧供給用のΦ8mmのエアーホースです。標準装備は3mです。
電源ケーブル
電源接続用の単相（200V）ケーブル。標準装備は4mです。
鋳造品実用例
工芸品・宝飾品など中小規模生産今ご使用の鋳造機のバックアップ機として・・・

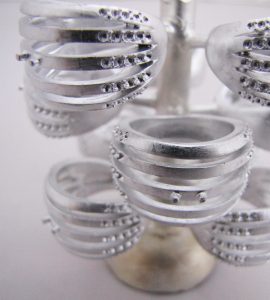

アクセサリー（アルミ）

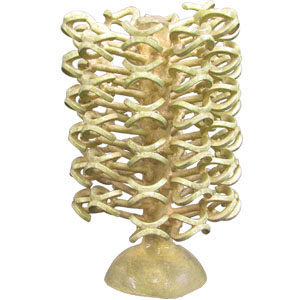

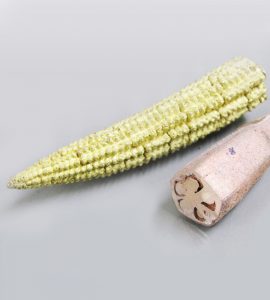

自然物/野菜 オクラ・ヤングコーン（真鍮・ベリリウム銅）

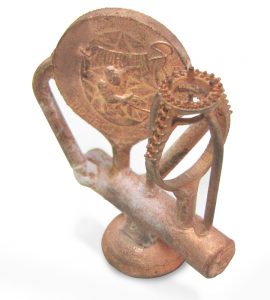

3Dプリンター造形物からの宝飾品（レッドゴールド）

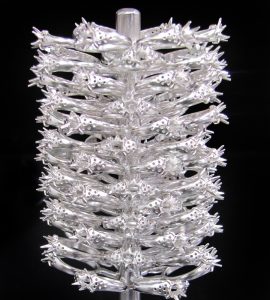

宝飾品（スターリングシルバー）

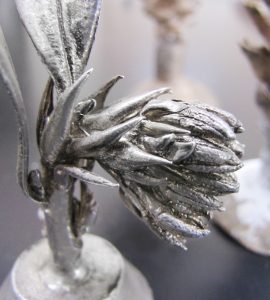

自然物・植物をそのまま鋳造（スターリングシルバー）

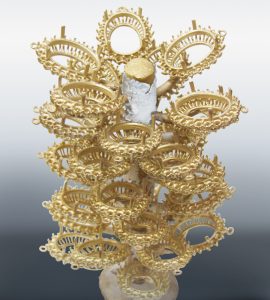

宝飾品（K18YG）

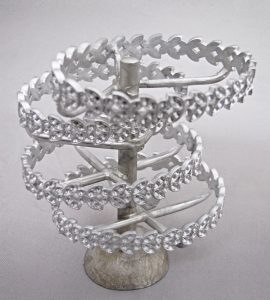

アクセサリー（ホワイトメタル）
溶解金属と溶解量
YHC-250VP
カーボンルツボ
容 積：30 cc
使用量：25 cc
融点1200℃以下の金属
金合金・銀合金・銅合金・プラチナ・パラジウム・ステンレス等
・パラジウム等の高融点貴金属を含有するホワイトゴールドは、Pdの含有量により高融点金属用の鋳造機が必要です。
・銅合金であっても、ニッケルを多く含有する白銅や洋白銀など融点が1200℃を超える合金の溶解には、高融点用の鋳造機が必要です。
・ホワイトメタルなどのスズ・亜鉛合金の溶解・鋳造には、希望する製品の形状や鋳造量によってはラバーキャスト遠心鋳造機をお勧めします。
この鋳造機の熱源には電熱線（ヒーター）を使用しているため、特に最初の溶解には高周波溶解とくらべ溶解に時間がかかります。
※プラチナ・ステンレス・一部のニッケル合金など融点1300℃を超える金属の鋳造にはご使用になれません。
※純銅や銅純度の高い丹銅の鋳造は、シリカ系埋没材の鋳型で、高融点金属用鋳造機での鋳造を強く推奨致します。
※念のため、ご購入前に対象となる金属の種類や溶解量などをお知らせ下さい。
スターターキット
推奨される初期導入の消耗材料と器具（一例）
弊社は、装置を導入後の当座必要となる消耗材料や、最低限必要な交換パーツなどを装置の導入時にご購入いただくことを強く推奨しております。数量等はご購入前に弊社営業スタッフとご相談いただき、お見積り書にご記載いたします。
鋳造目的の金属の種類により以下の内容と異なる場合がありますので予めご了承ください。
専用カーボンルツボ
YHC-250VP専用のカーボンルツボ。
攪拌用カーボン棒
溶解中の金属の攪拌に使用する黒鉛製の棒です。
ステンリング Φ90×120H
通常の金属用の鋳型枠。
ステンリング Φ76×120H
通常の金属用の鋳型枠。
ゴム円錐台
石膏系埋没材の鋳型でワックスツリーを組み立てるための台。
石膏スパチュラ
埋没材を水と混錬する際の攪拌に使用する専用のヘラ。
ラバーボウル
埋没材を水と混錬する為の専用のゴム製の容器。大と小があります。
鋳型トング
焼成が完了した鋳型を移動する際に使用します。
耐火手袋
鋳型の搬送などの際に手を熱から保護するために使用します。
耐火レンガ
耐火性のレンガで、使用済みのルツボや鋳造直後の鋳型の置台として使用します。
ラインワックス
ワックスツリーのガス抜き（ベント）やランナースプルー（湯回り補助）として使用します。
ワックス棒
ワックスツリーのセンタースプルー『幹』部に使用するワックスの棒。
石膏系埋没材 SV20
金・銀・銅など融点が1200℃以下の金属鋳造で使用する鋳型材（埋没材）です。
オプション
任意でお選びいただける補助機能機器
・鋳造地金用カーボン空け型
YHC-250VPで鋳造用のインゴットを自作する場合に必要な専用カーボン型です。
鋳造したロット（棒）を適切な長さにカットして鋳造用の地金として使用します。
・ダウントランス（海外での使用時）
