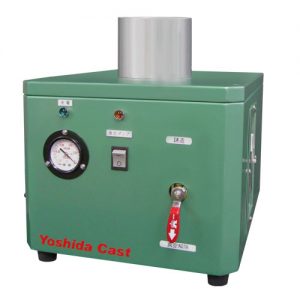

プチキャストは『単一方向性吸引』

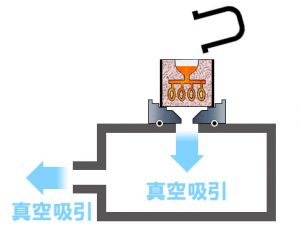

単一方向性吸引とは、鋳型の下部から真空吸引し、その吸引力で溶湯を鋳型に引っ張り込む方式です。
※鋳込み不良が発生する場合があります。
真空埋没機として
切換えコックを【埋没】にします。付属の埋没台を吸引口にセットして水と混ぜた埋没材を置き、ベルジャーをかぶせれば真空脱泡が行えます。
吸引鋳造機として
切換えコックを【鋳造】にします。焼成が完了した鋳型を鋳型台に乗せて吸引開始。あとはお湯を注ぐように溶けた金属を鋳型に流し込むことで鋳造が完了します。
仕様
吸引吸着用のミネラルボードが別途必要です。
ミネラルボード（アスベストフリー）
鋳型台に合わせて円状に切って使用します
| 型式 | VBC-50 / PETIT CAST |
|---|---|
| 入力電源 | 単相100V |
| 消費出力 | 600W |
| 溶解方式 | 外部導入 |
| 溶解雰囲気 | 大気 |
| 鋳型サイズ | Φ76／Φ90（mm） |
| 運転方式 | 手動 |
| 埋没台 | 280W×280D（mm） |
| ベルジャー | Φ280×230H（mm） |
| 機械寸法 | 400W×480D×510H（mm） |
| 機械重量 | 23kg（鋳型台・ベルジャーを除く） |
| 付属品 |
ロータリーポンプ（50ℓ / 分） 鋳型台 埋没台 アクリルベルジャー |
※熱源外部導入式のため、金属溶解の設備が別途必要です。
※海外の設置の場合ダウントランスが必要です。
※仕様及び外観は、改善の為予告なく変更する場合があります。
※本機は非該当品のため、輸出許可は不要です。
付属品
鋳型台
鋳型を置き、下部より真空吸引を行う台。Φ76とΦ90の鋳型に対応します。
埋没台
鋳造機の吸引口に置き、ベルジャーと併用して埋没材や鋳型の真空脱泡に使用します。
アクリルベルジャー
真空脱泡作業で使用するアクリル製のベルジャー。

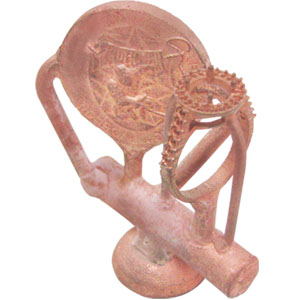

鋳造品実用例
工芸品・宝飾品などオンリーワン製品の少量生産に・・・

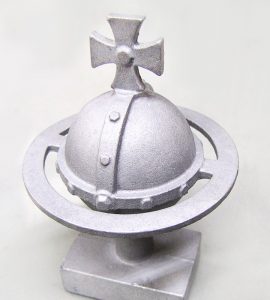

記章関連（アルミ）

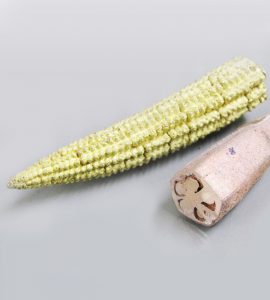

自然物/野菜 オクラ・ヤングコーン（真鍮・ベリリウム銅）
ボタン状のかざり金具（真鍮）

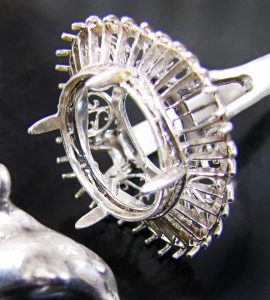

宝飾品 空枠（スターリングシルバー）

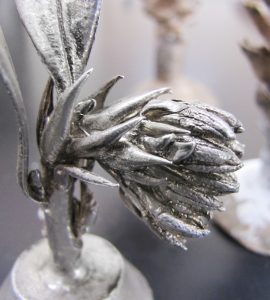

自然物・植物をそのまま鋳造（スターリングシルバー）

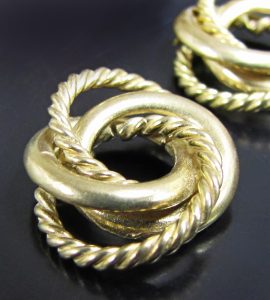

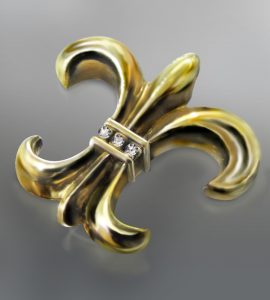

宝飾品（K10）

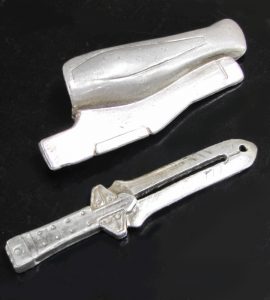

フィギュア パーツ（洋白銀）
溶解金属と溶解量
この鋳造機には溶解機能は搭載されていません。
溶解バーナーや卓上電気溶解炉などの外部導入の熱源・溶解器具・装置が別途必要です。
融点1200℃以下の金属
金合金・銀合金・銅合金・白銅類・アルミ合金・スズ亜鉛合金等
・パラジウムを含有するホワイトゴールドは、Pdの含有量によりガスバーナーや電気式電気炉では溶解ができません。
・銅合金であっても、ニッケルを多く含有する白銅や洋白銀など融点が1200℃を超える合金の溶解にはガスバーナーや電気式電気炉では溶解ができません。
・ホワイトメタルなどのスズ・亜鉛合金の溶解・鋳造には、電気抵抗式の溶解炉や希望する製品の形状によってはラバーキャスト遠心鋳造機をお勧めします。
※念のため、ご購入前に対象となる金属の種類や溶解量などをお知らせ下さい。
※単一方向性吸引鋳造機のため鋳造の方向性があります。鋳造量や鋳造物のサイズ及び製品の肉厚などによっては鋳造能力に限界があります。
生産量・製品形状などによっては、電気溶解式の鋳造機、又は真空加圧鋳造機をお勧めします。
スターターキット
推奨される初期導入の消耗材料と器具（一例）
弊社は、装置を導入後の当座必要となる消耗材料や、最低限必要な交換パーツなどを装置の導入時にご購入いただくことを強く推奨しております。数量等はご購入前に弊社営業スタッフとご相談いただき、お見積り書にご記載いたします。
鋳造目的の金属の種類により以下の内容と異なる場合がありますので予めご了承ください。
ミネラルボード
アスベストフリーの耐熱物。鋳型と鋳型台の密着度を上げ、真空漏れを防ぎます。
黒鉛棒
溶解中の金属の攪拌に使用します。
ステンリン Φ90×120H
通常の金属用の鋳型枠。金・銀・銅合金など使用します。※上記以外のサイズあり
ゴム円錐台
石膏系埋没材の鋳型にワックスツリーを組み立てるための台。
石膏スパチュラ
埋没材を水と混錬する際の攪拌に使用する専用のヘラ。
ラバーボウル
埋没材を水と混錬する為の専用のゴム製の容器。大と小があります。
リングトング
焼成が完了した鋳型を移動する際に使用します。
耐火手袋
鋳型の搬送などの際に手を熱から保護するために使用します。
耐熱性レンガ
耐熱性のレンガで、使用済みのルツボや鋳造直後の鋳型の置台として使用します。
カーボン明け型
鋳造地金の再生で、塊を作るときに使うカーボン製の型。
ラインワックス
ワックスツリーのガス抜き（ベント）やランナースプルー（湯回り補助）として使用します。
ワックス棒
ワックスツリーのメインスプルー『幹』部に使用するワックスの棒。
真空オイル
4ℓの小分け缶。
石膏系埋没材 SV20
金・銀・銅などの融点が1200℃以下の金属鋳造で使用する鋳型材（埋没材）です。
